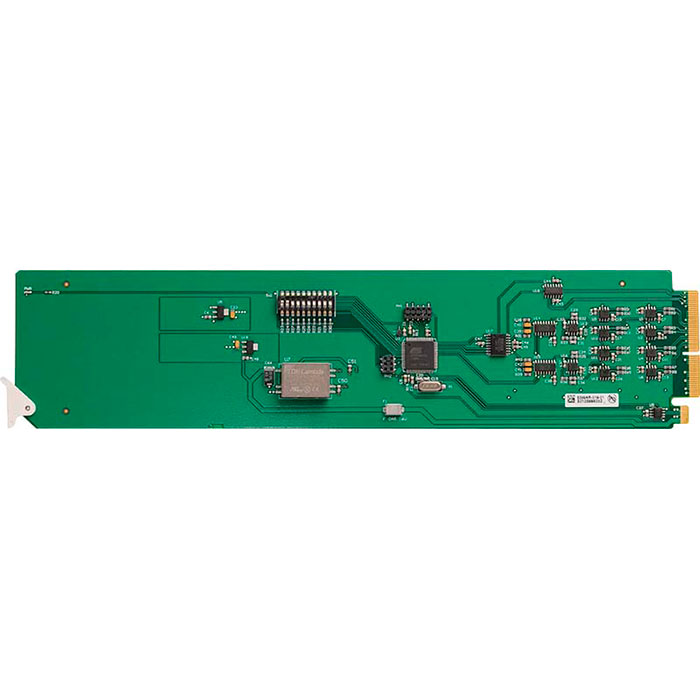

MDoG-6001-DA-2X4-AA / 2チャンネル4分配アナログ音声分配器

2チャンネルのアナログオーディオ信号を各4分配、もしくは1チャンネルのアナログオーディオ信号を8分配、あるいは2チャンネルのアナログオーディオ信号をサミングして8分配するかの3つのモードを持っています。カード上のDIPスイッチ、もしくはDashBoard®ソフトウェアからゲインコントロールができます。

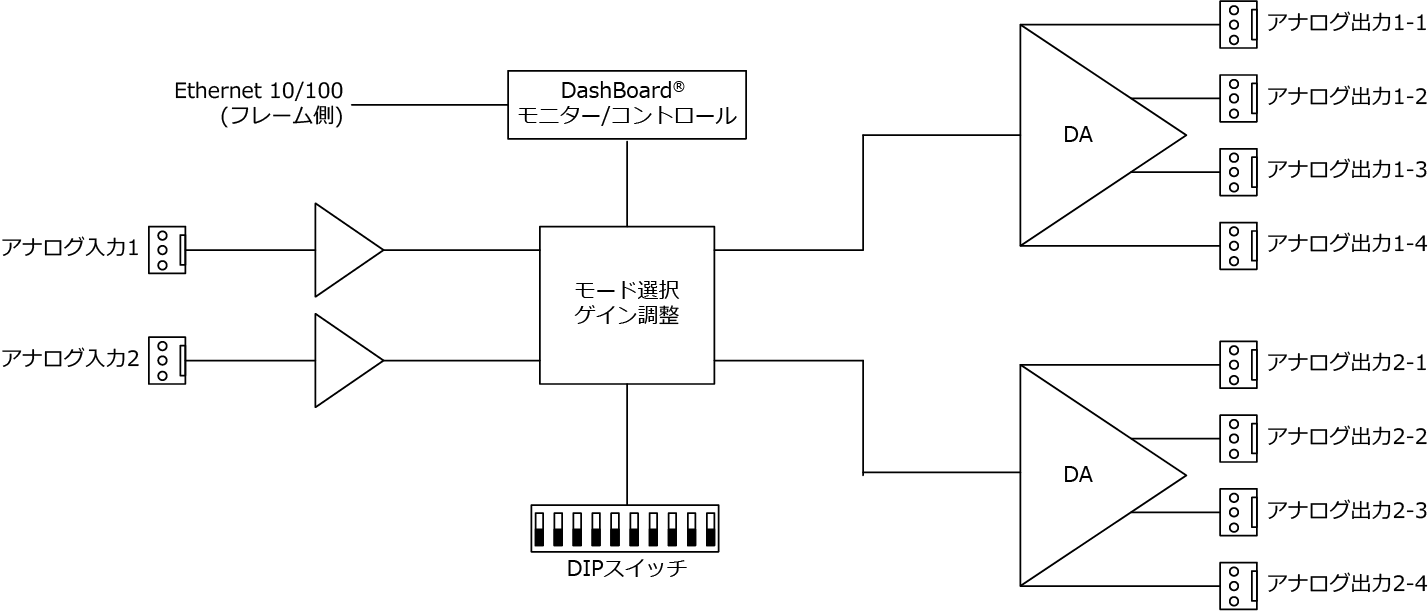

MDoG-6001-DA-2X4-AA ブロック図

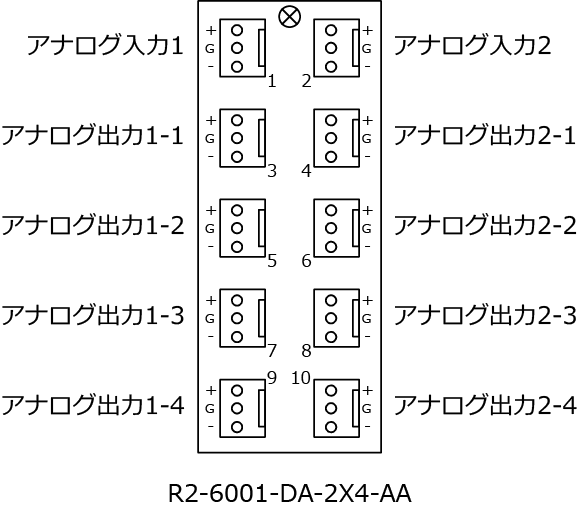

R2-6001-DA-2X4-AA リアパネル図

R2-6001-DA-2X4-AA 仕様

アナログオーディオ入出力	最大入力レベル	+27.5dBu
	入力インピーダンス	20kΩ以上
	最大出力レベル	+27dBu
	出力インピーダンス	60Ω
	周波数特性	20Hz～20kHz ±0.1dB
	歪率(THD+N)	0.01%以下
	S/N	85dB以上, 10Hz～22kHz @ユニティゲイン
	ゲイン	-15dB～+15dB
一般	寸法（mm）	323.9（L）×76.8（H）, openGearフォームファクター/3スロット幅
	動作温度	0°C～50°C
	動作湿度	0%～95% 結露無きこと
	消費電力	4.5W

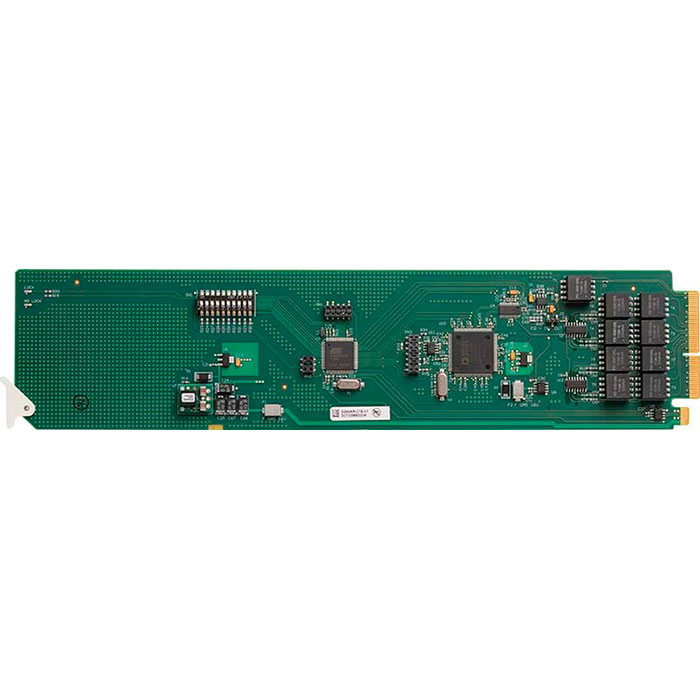

MDoG-6001-DA8-AESB / 1チャンネル8分配 AES/EBU 音声分配器（110Ω）

1チャンネルのAESデジタルオーディオ信号を8分配する110Ωバランス型分配器です。一般的な分配機能に加えて、±15dBのゲインコントロール、出力モードをステレオ/モノ/Lのみ/Rのみに設定することができます。また、DashBoard®ソフトウェア上に入力信号のラウドネス（ITU-R BS.1770）ショートターム値（10秒間）をリポートする機能も持っています。

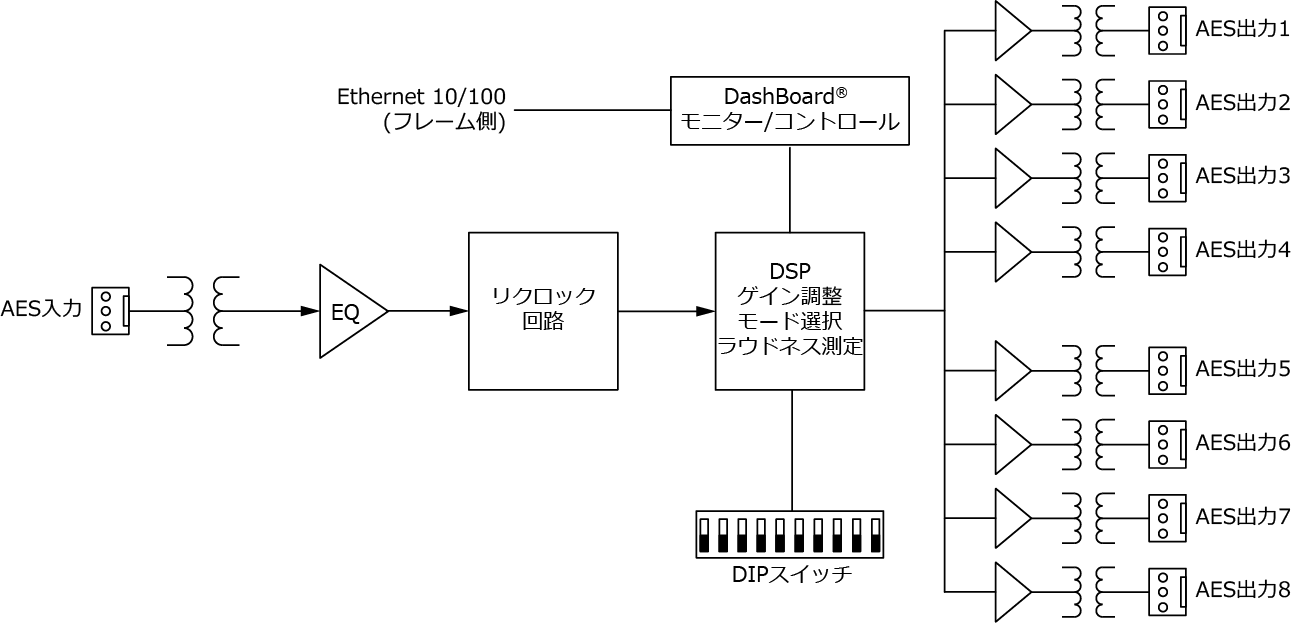

MDoG-6001-DA8-AEB ブロック図

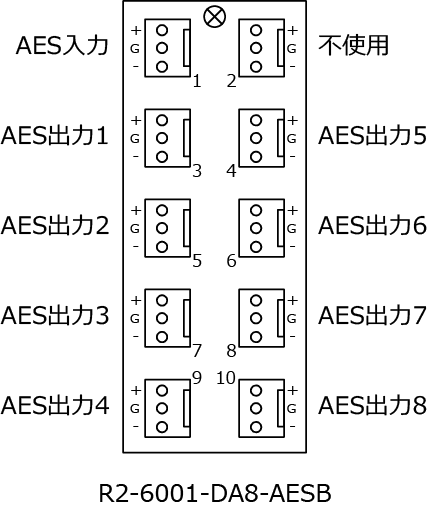

MDoG-6001-DA8-AEB リアパネル図

MDoG-6001-DA8-AEB 仕様

デジタルビデオ入出力	対応フォーマット	AES3-2003 / SMPTE 276M
	入出力インピーダンス	110Ω 電子トランス式バランス型
	サンプルレート	32kHz～96kHz
	分解能	24bit
	入力ケーブル補償	650m（110Ω 2対シールドケーブル）
	入力レベル	0.2～7.0V
	出力レベル	公称 2.5Vp-p
	出力ジッター	5ns以下
	出力リターンロス	-25dB
	コネクタ	WECO® 931-HSL
一般	寸法（mm）	323.9（L）×76.8（H） openGearフォームファクター/3スロット幅
	動作温度	0°C～50°C
	動作湿度	0%～95% 結露無きこと
	消費電力	2.2W

MDoG-6001-DA8-AESU / 1チャンネル8分配 AES/EBU 音声分配器（75Ω）

1チャンネルのAESデジタルオーディオ信号を8分配する75Ωアンバランス型分配器です。一般的な分配機能に加えて、±15dBのゲインコントロール、出力モードをステレオ/モノ/Lのみ/Rのみに設定することができます。また、DashBoard®ソフトウェア上に入力信号のラウドネス（ITU-R BS.1770）ショートターム値（10秒間）をリポートする機能も持っています。

MDoG-6001-DA8-AEU ブロック図

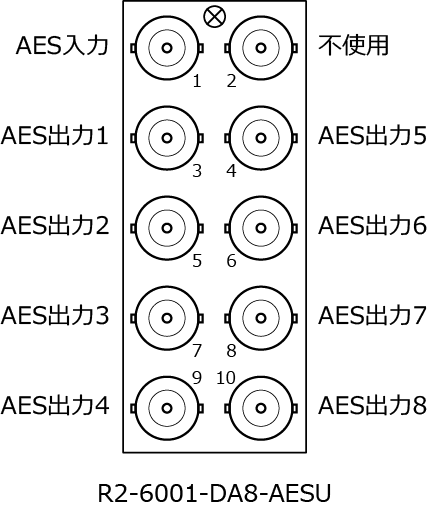

MDoG-6001-DA8-AEU リアパネル図

MDoG-6001-DA8-AESU 仕様

デジタルオーディオ入出力	対応フォーマット	AES3-4-2009 / SMPTE 276M
	入出力インピーダンス	75Ω 電子トランス式アンバランス型
	サンプルレート	32kHz～96kHz
	分解能	24bit
	入力レベル	0.2～7.0Vp-p
	出力レベル	1.0Vp-p ±10%
	出力ジッター	5ns以下
	出力リターンロス	-25dB
	立上り/立下り時間	30-44ns
	コネクタ	BNC
一般	寸法（mm）	323.9（L）×76.8（H）, openGearフォームファクター/2スロット幅
	動作温度	0°C～50°C
	動作湿度	0%～95% 結露無きこと
	消費電力	2.2W以下
