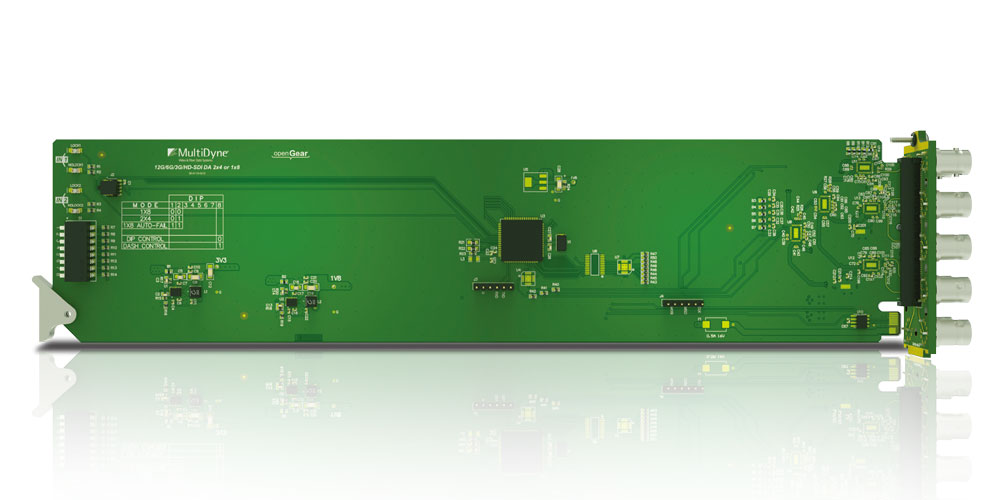

MDoG-6002-DA-1X8-12G / 1x8/2x4 12G-SDI リクロッキング分配器

MDoG-6002-DA-1X8-12Gは、1チャンネル8分配または2チャンネル各4分配構成に対応した12G-SDIリクロッキング分配器です。アダプティブケーブルイコライゼーションおよび自動リクロッキング機能を搭載し、最大50mの12G-SDIケーブル長でも入力信号を確実に復元します。

2入力構成では、フェイルオーバーモードで動作し、信号障害が発生した際にはプライマリ/バックアップ信号を自動で切り替え、冗長性の高い運用が可能です。さらに、クリティカルな信号用途では、フェイルオーバー機能とリレーバイパス対応リアパネルを組み合わせることで、より高い保護を実現します。電源断、またはカードが抜かれた場合でも、入力1または入力2をリレーバイパス出力へ自動的にルーティングします。

複数のリアパネルオプションが用意されており、HD-BNCパネルを使用した場合、各カードは1×7または1×4/1×3構成で動作し、2RUのopenGearフレーム内で最大20枚のカード、最大40入力・140出力という高密度構成にも対応可能です。

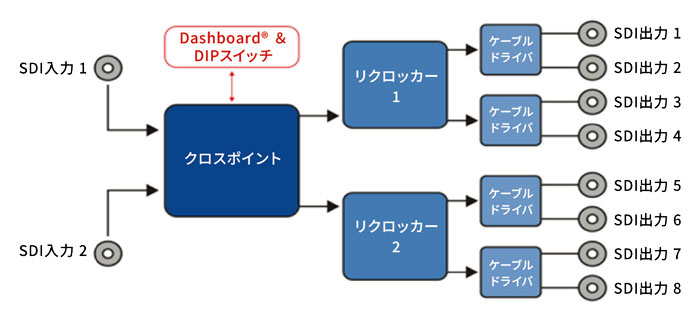

MDoG-6002-DA-1X8-12G ブロック図

MDoG-6002-DA-1X8-12G リアパネル

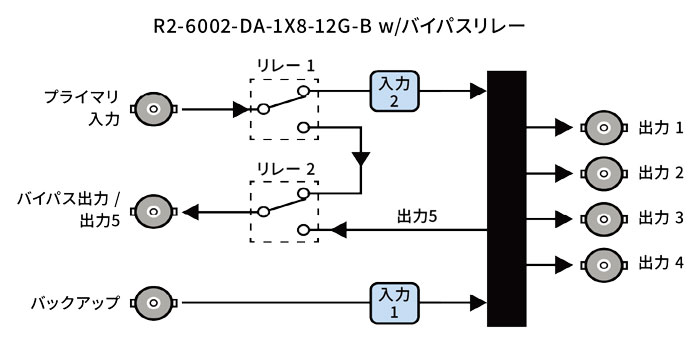

MDoG-6002-DA-1X8-12G-B ブロック図

MDoG-6002-DA-1X8-12G 仕様

入力	対応フォーマット	SD/HD/3G/6G/12G-SDI
	ビットレート	1Mbps~12Gbps
	インピーダンス	75Ω
	SMPTE規格	ST259, ST292, ST297, ST424, ST2081-1, ST2082-1
	リターンロス	15dB以上 5MHz～1.485GHz 10dB以上 1.485GHz～3GHz 7dB以上 3MHz～6GHz 4dB以上 6GHz～12GHz
	コネクタ	BNC / HD-BNC
	ケーブルEQ距離(4855R)	リアパネル A/C/D：20m リアパネル B：15m
	ケーブルEQ距離(4694R)	リアパネル A/C/D：40m リアパネル B：25m
出力	対応フォーマット	SD/HD/3G/6G/12G-SDI
	モード	1x8 または 2x4
	インピーダンス	75Ω
	信号レベル	800mV ±10%
	リターンロス	15dB以下 5MHz～1.485GHz 10dB以下 1.485GHz～3GHz 7dB以下 3MHz～6GHz 4dB以下 6GHz～12GHz
	ジッターA	UHD 0.2UI以上
	ジッターT	UHD 2UI以下
	立ち上がり/立ち下がり時間	45 ps以下
一般	動作温度	0°C～45°C
	消費電力	6W

---

OG-5310-ADA / 1×8 アナログビデオ分配器

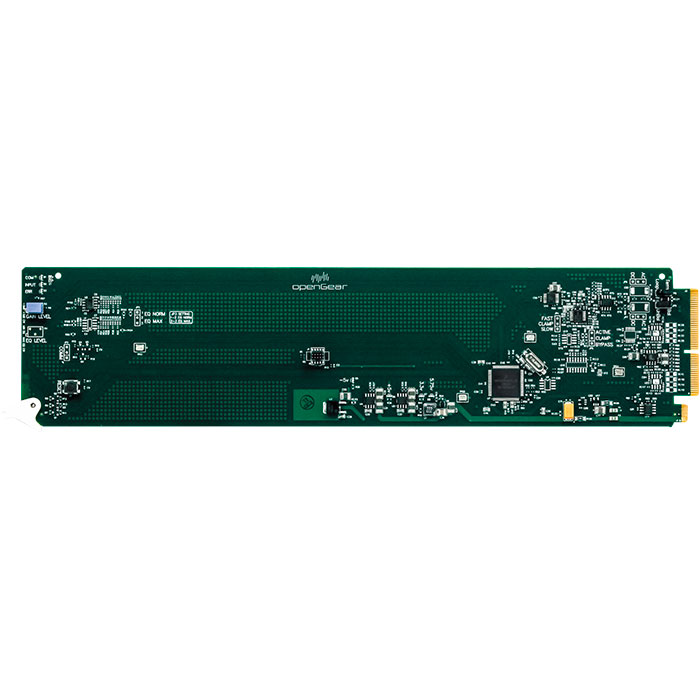

OG-5310-ADAはNTSC/PALに対応したアナログビデオ8分配器です。ビデオ信号レベル、及びケーブル補償の調整ができます。アナログビデオ信号の他、ブラックバーストや3値シンクのような同期信号も分配できます。リアパネルの構成により標準スロット幅で1チャンネル8分配や2チャンネル4分配/8分配に構成できます。また、DashBoardソフトウェアでステータスを監視できます。

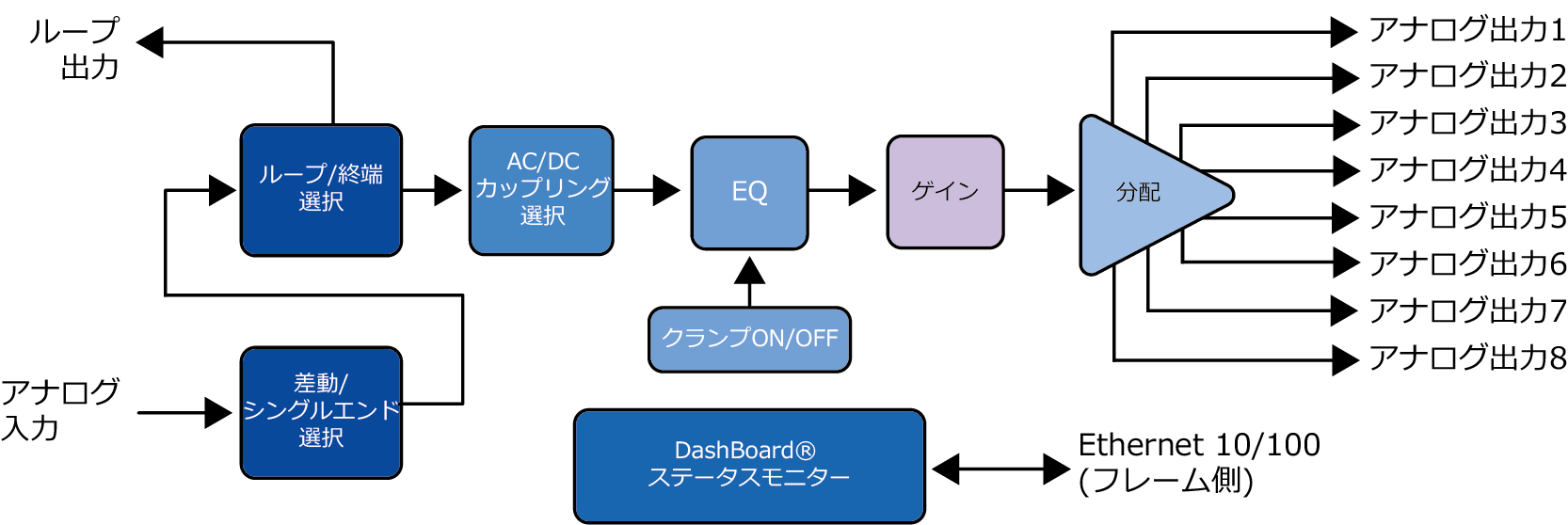

OG-5310-ADA ブロック図

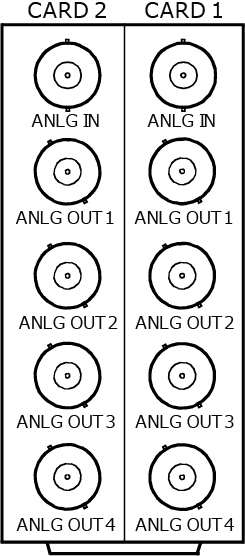

MDoG-6002-DA-1X8-12G リアパネル

OG-5310-ADA 仕様

デジタルビデオ入出力	対応TVフォーマット	NTSC, PAL
	対応規格	SMPTE 170M, ITU-R BT.470
	入出力レベル	1Vp-p
	入出力インピーダンス	75Ω
	リターンロス	46dB @3.58MHz
	周波数特性	0.05dB以下 @3.58MHz
	DG	0.15%以下 @3.58MHz
	DP	0.15°以下 @3.58MHz
	S/N	60dB以上 5MHz
	コネクタ	BNC, DIN 1.0/2.3, HD-BNC
一般	寸法（mm）	323.9（L）×76.8（H） openGearフォームファクター/3スロット幅
	動作温度	0°C～50°C
	動作湿度	0%～95% 結露無きこと
	消費電力	2W
