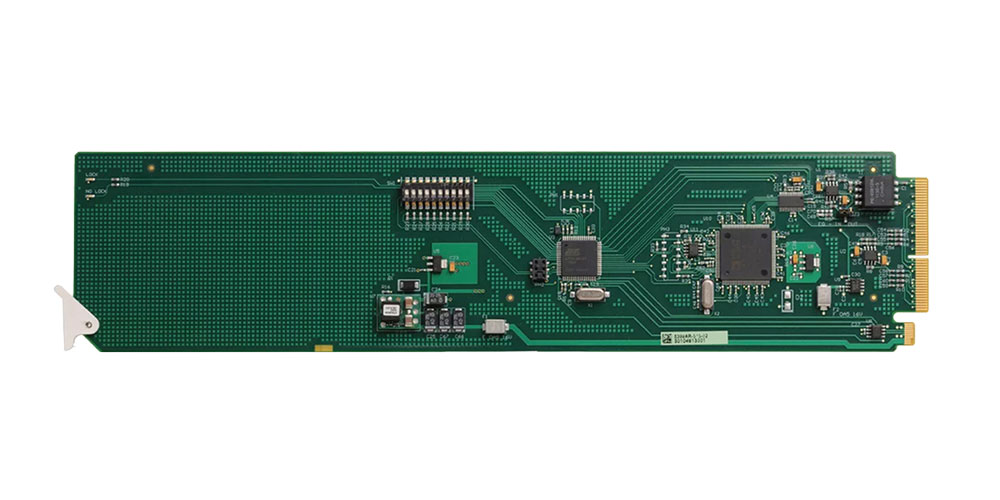

MDoG-6021-ADC-2AESU / アナログ-AES/EBU コンバーター
4チャンネル（2ステレオペア）のアナログオーディオ信号を2系統の 24bit アンバランス AES-3id（75Ω）デジタルオーディオ信号へ変換するA/Dコンバータです。AESデジタルオーディオ出力は、モードをステレオ/モノ/Lのみ/Rのみに設定することができます。出力モードの変更は、カード上のDIPスイッチまたは、DashBoard®ソフトウェアで設定することができます。

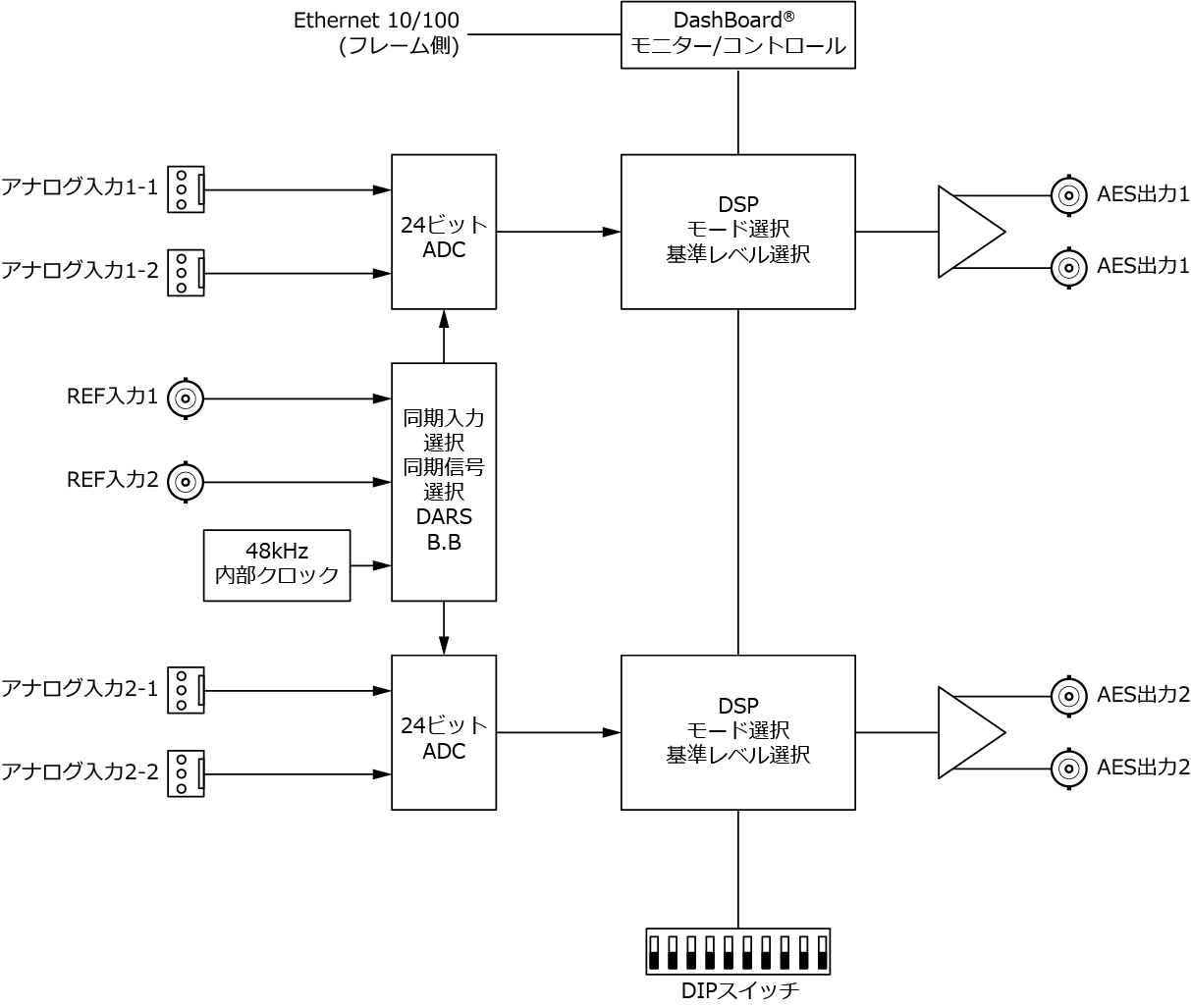

MDoG-6001-DA8-AEU ブロック図

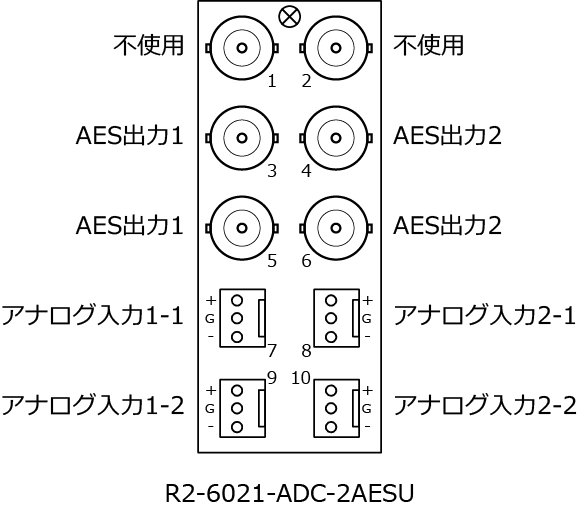

MDoG-6001-DA8-AEU リアパネル図
MDoG-6021-ADC-2AESU 仕様
| アナログオーディオ入力 | 入力数 | 4チャンネル（2ステレオペア） |
|---|---|---|
| 入力インピーダンス | 20kΩ以上 電子バランス型 | |
| 公称基準レベル | +4dBu | |
| コネクタ | WECO® 931-HSL | |
| デジタルオーディオ出力 | 対応フォーマット | AES3-4-2009 / SMPTE 276M |
| 出力インピーダンス | 75Ω | |
| サンプルレート | 48kHz | |
| 分解能 | 24bit | |
| 出力レベル | 1.0Vp-p ±10% | |
| リターンロス | -25dB | |
| 立上り/立下り時間 | 30ns | |
| ジッター | 5ns以下 | |
| 周波数特性 | 20Hz～20kHz ±0.5% | |
| S/N比 | 114dB Unweighted | |
| THD+N | 0.002%以下 @-20dBFS | |
| クロストーク | 100dB以上 | |
| コネクタ | 75Ω BNC | |
| 同期入力 | 入力 | ×2 BNC openGearフレーム上 |
| 対応フォーマット | AES11-2009（DARS）, AES3-4-2009/SMPTE 276M, B.B（SMPTE ST 170 / EBU N14） | |
| 内蔵クロック | 48kHz | |
| 一般 | 寸法（mm） | 323.9（L）×76.8（H）, openGearフォームファクター/2スロット幅 |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 消費電力 | 3.8W以下 |

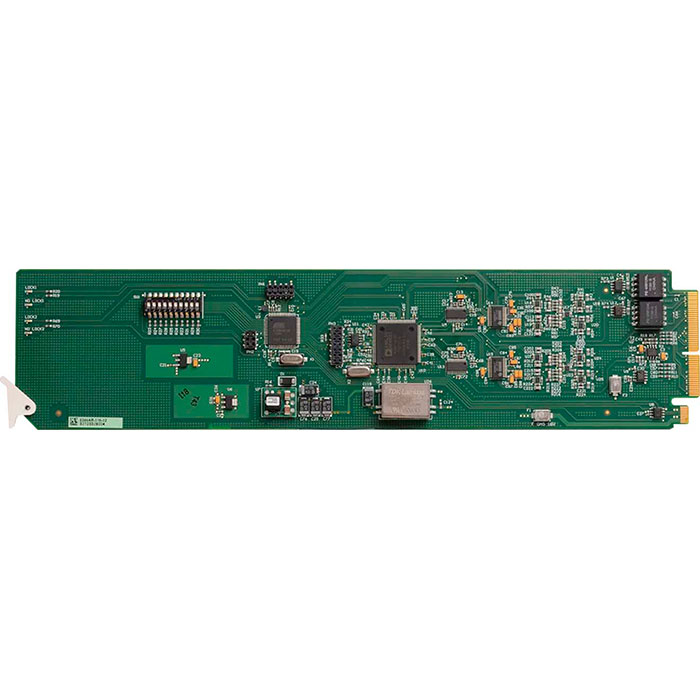

MDoG-6021-DAC-4AA / AES/EBU-アナログ コンバーター
2チャンネルのAESデジタルオーディオ信号をチャンネル毎に2分配する機能と、2チャンネルのアナログオーディオ信号に変換する回路を2系統装備したD/Aコンバータです。AESデジタル及びアナログオーディオ出力は、モードをステレオ/モノ/Lのみ/Rのみに設定することができるほか、アナログ出力は±15dBのゲインコントロール機能も装備しています。出力モードの変更は、カード上のDIPスイッチまたは、DashBoard®ソフトウェアで設定することができます。

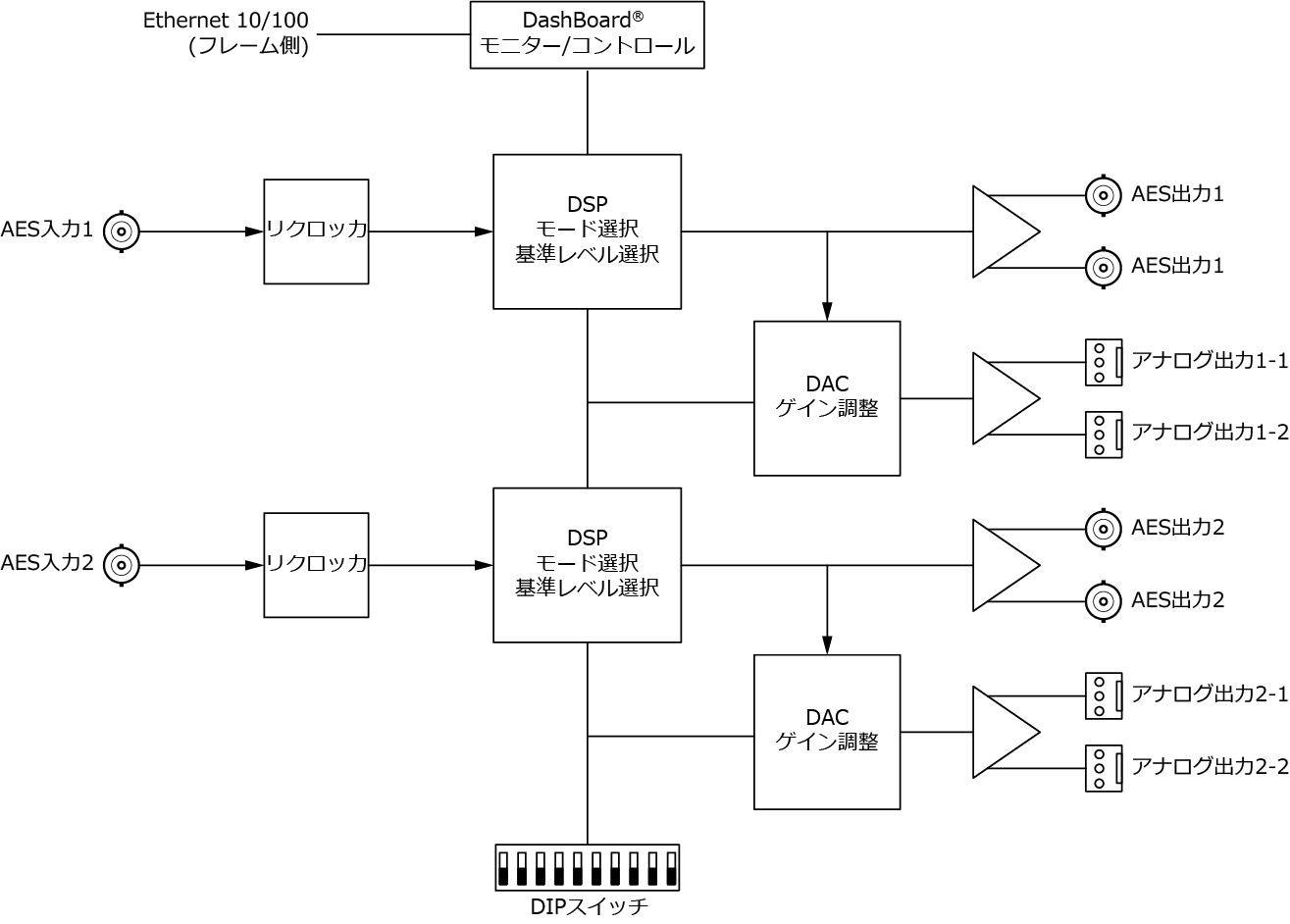

MDoG-6021-DAC-4AA ブロック図

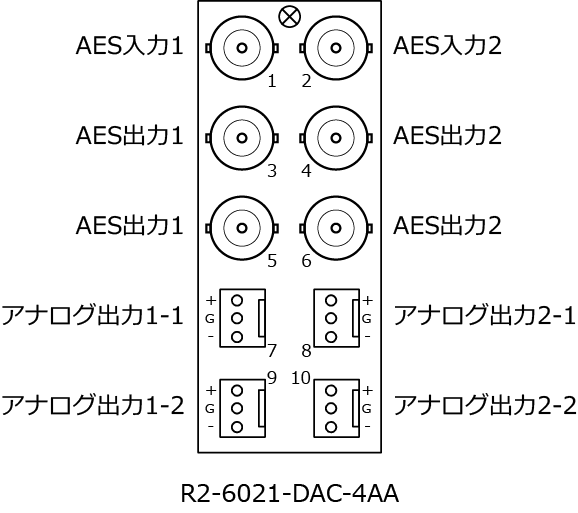

MDoG-6021-DAC-4AA リアパネル図
MDoG-6021-DAC-4AA 仕様
| デジタルオーディオ入力 | 入力数 | 2 AESチャンネル |
|---|---|---|
| 対応フォーマット | AES3-4-2009 / SMPTE 276M | |
| 分解能 | 24bit | |
| サンプルレート | 32kHz～96kHz | |
| 入力レベル | 0.2V～7Vp-p | |
| 入力インピーダンス | 75Ω | |
| コネクタ | BNC | |
| デジタルオーディオ出力 | 対応フォーマット | AES3-4-2009 / SMPTE 276M |
| 出力インピーダンス | 75Ω | |
| サンプルレート | 32kHz～96kHz | |
| 分解能 | 24bit | |
| 出力レベル | 1.0Vp-p ±10% | |
| リターンロス | -25dB | |
| ジッター | 5ns以下 | |
| コネクタ | BNC | |
| アナログオーディオ出力 | 最大出力レベル | +24dBu |
| 出力インピーダンス | 600Ω 電子バランス型 | |
| コネクタ | WECO® 931-HSL | |
| 周波数特性 | 20Hz～20kHz ±0.2% | |
| S/N比 | 86dB Unweighted | |
| THD+N | 0.02%以下 | |
| クロストーク | 90dB以上 | |
| 一般 | 寸法（mm） | 323.9（L）×76.8（H）, openGearフォームファクター/2スロット幅 |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 消費電力 | 7.5W以下 |

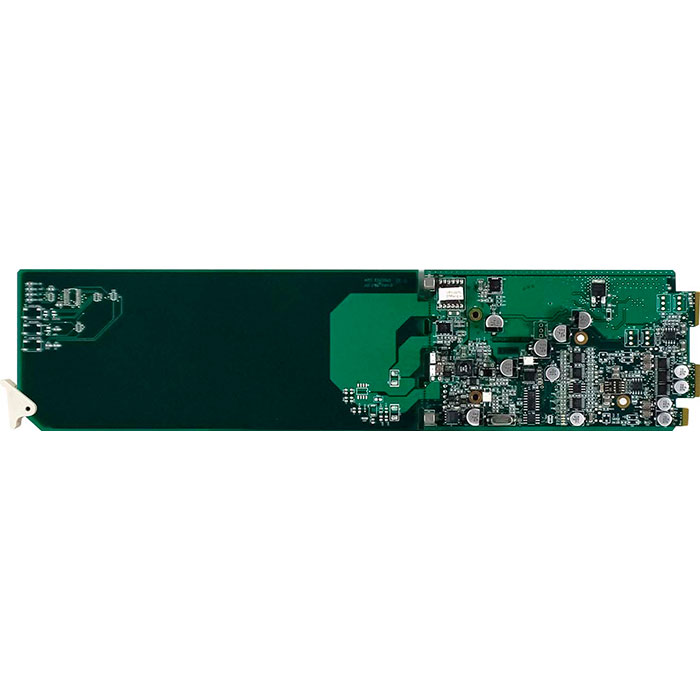

OG-Comms / 2ワイヤーPL/4ワイヤーインターフェイス
2チャンネルの2ワイヤーパーティラインインターカム信号と、2チャンネルのアナログ4ワイヤーインターカム信号間を変換するインターフェイスです。Clear-Com Encoreパーティラインと互換があり、PL電源を供給することもでき最大6台のベルトパックを接続することができます。オートナリング機能もあるのでパーティラインの調整も簡単に行えます。設定や4ワイヤーのゲイン調整は、DashBoard®ソフトウェアで設定することができます。

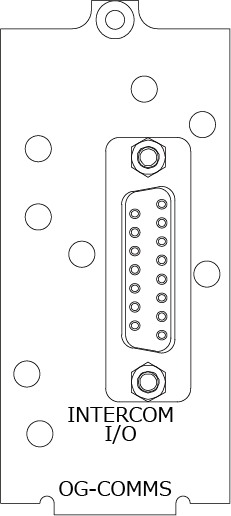

OG-Comms リアパネル図
OG-Comms 仕様
| 2ワイヤーパーティライン | チャンネル数 | 2チャンネル |
|---|---|---|
| パーティライン形式 | デュアルチャンネル Clear-Com®, RTS® | |
| 公称インピーダンス |
|
|
| 公称レベル | Clear-Com：-14dBu RTS®：-10dBu | |
| 供給電源 | DC +28V, 最大500mA | |
| アナログ4ワイヤー入出力 | 入出力形式 | トランス結合型 |
| 入力インピーダンス | 20kΩ | |
| 出力インピーダンス | 50Ω以下 | |
| 公称入出力レベル | +4dBu | |
| 最大入力レベル | +22dBu | |
| 最大出力レベル | +20dBu 2kΩ負荷時 | |
| オーディオ一般仕様 | 周波数特性 | 100Hz～8kHz ±2.5dB |
| THD+N | 0.2%以下, 4ワイヤー→2ワイヤー | |
| S/N比 | 55dB以上, 4ワイヤー→2ワイヤー | |
| コネクタ | Dサブ15ピン-メス （#4-40） | |
| ハイブリッド | ナリング動作 | 自動 DashBoard® |
| インピーダンス範囲 | 120Ω～350Ω | |
| 補償ケーブル長 | 0～980m | |
| トランス-ハイブリッド損失 | 35dB以下 @1000Hz | |
| 一般 | 寸法（mm） | 323.9（L）×76.8（H）, openGearフォームファクター/2スロット幅 |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 消費電力 | 7.5W以下 |
