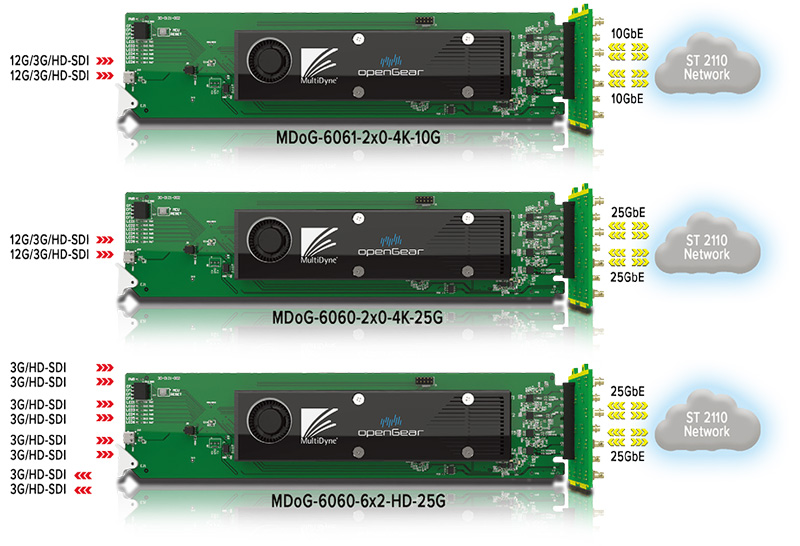

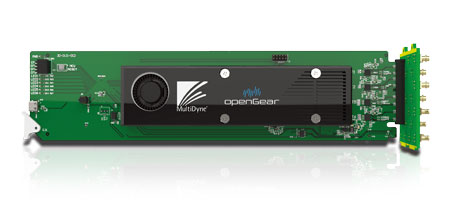

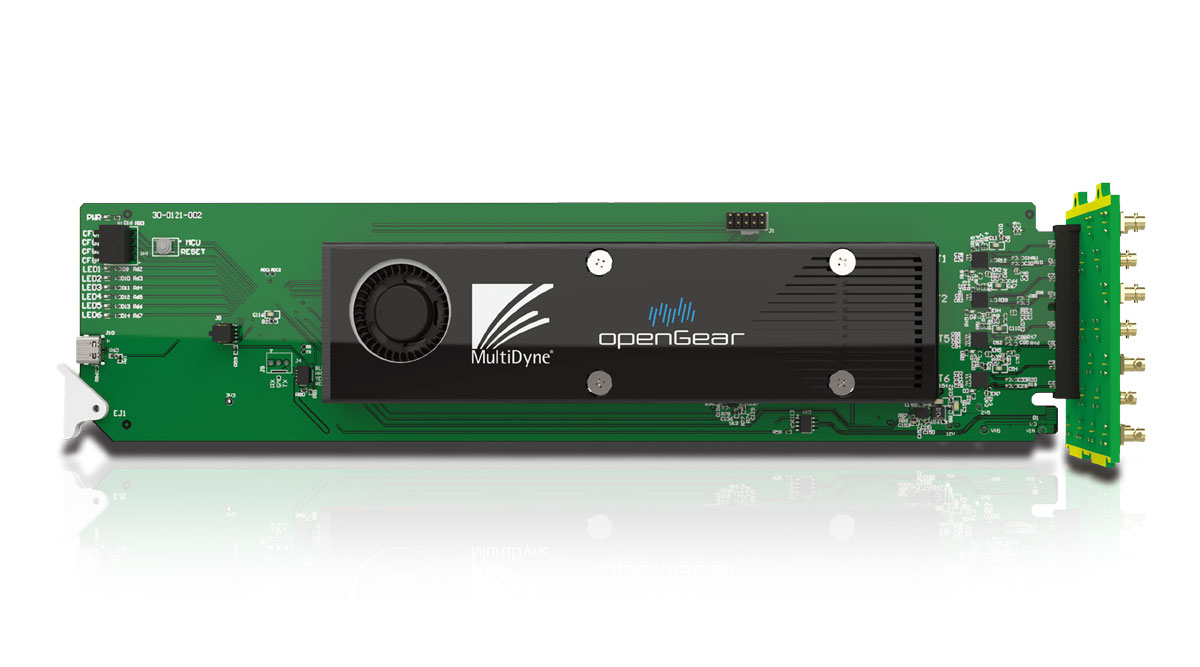

MDoG-6060 Series / ST2110 ゲートウェイ
MDoG-6060シリーズは、openGear®プラットフォーム上でSDI⇔ST2110変換を行うゲートウェイモジュールです。SDI、ST2110間のマルチチャンネルかつ双方向変換を提供し、3x3 3G-SDI（デュアル 10GbE SFP対応）や、6x2 3G-SDI（デュアル 25GbE SFP対応）など複数モデルを用意。ST2022-7 ヒットレス冗長伝送に完全対応し、クリティカルな放送運用でも中断のない信号品質を確保します。
各チャンネルは以下を処理します：
・1× 映像フロー
・4× 音声フロー（各フロー最大16chのオーディオに対応）
・1× ANCデータフロー
SDI入力はパケット化前にフレームシンク処理されるため、シームレスにIPシステムへ統合可能です。TR-08 JPEG-XS圧縮を必要とする運用向けには、MDoG-6060をベースに機能を拡張したMDoG-6061をラインナップ。帯域効率と高品質な映像圧縮を両立するIPソリューションとして活用できます。
制御と設定はNMOSによるインバンド制御に対応し、openGear DashBoard®ソフトウェアからリモート監視やファームウェアアップデートなどを実施可能です。既存のネットワークインフラにも容易に統合でき、運用の柔軟性と拡張性を大幅に高めます。

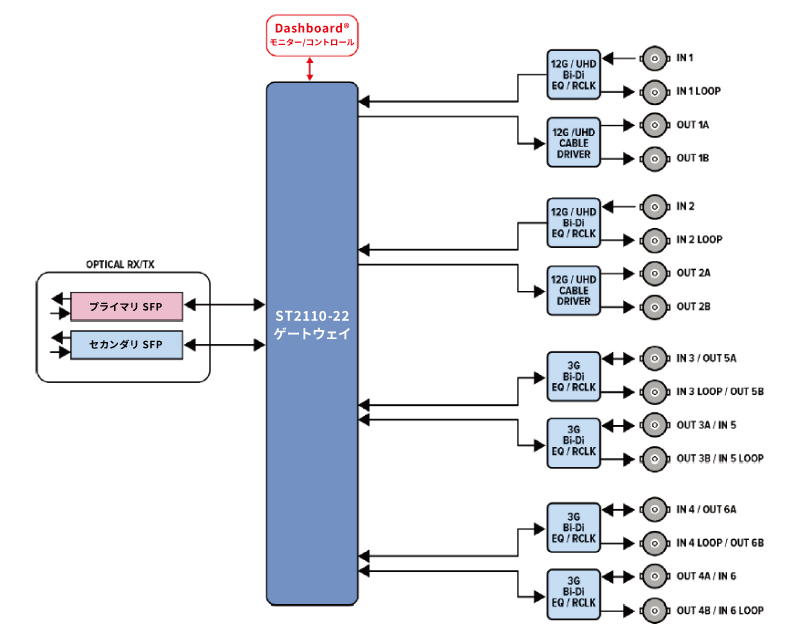

MDoG-6060-6x2-HD-25G ブロック図

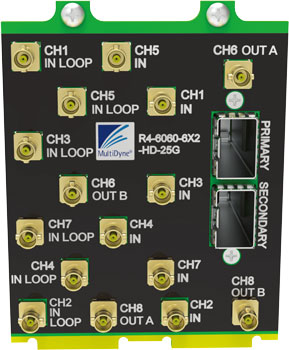

R4-6060-6x2-HD-25G リアパネル図
リアパネル一覧

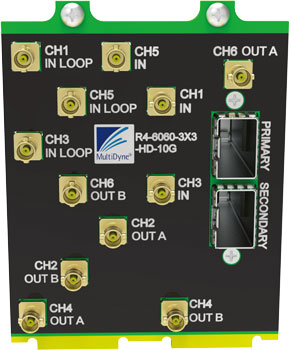

R4-6060-3x3-HD-10G
openGear®フレームの4スロットを占有
3×3G-SDI入力（HD-BNC ループ出力付き）
3×3G-SDI出力（HD-BNC デュアル出力）
プライマリ/セカンダリ10G SFP搭載（ST2022-7 ヒットレス冗長対応）

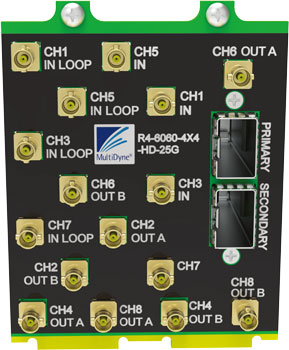

R4-6060-4x4-HD-25G
openGear®フレームの4スロットを占有
4×3G-SDI入力（HD-BNC ループ出力付き）
4×3G-SDI出力（HD-BNC デュアル出力）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）

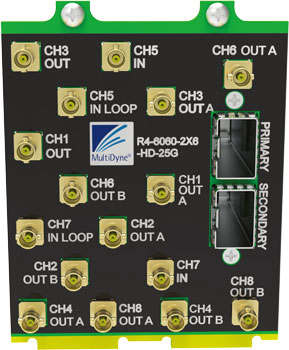

R4-6060-2x6-HD-25G
openGear®フレームの4スロットを占有
2×3G-SDI入力（HD-BNC ループ出力付き）
6×3G-SDI出力（HD-BNC デュアル出力）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）
R4-6060-6x2-HD-25G
openGear®フレームの4スロットを占有
6×3G-SDI入力（HD-BNC ループ出力付き）
2×3G-SDI出力（HD-BNC デュアル出力）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）

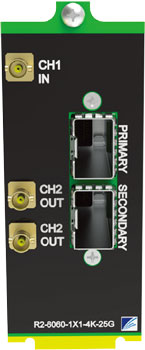

R2-6060-1x1-4K-25G
openGear®フレームの2スロットを占有
1×12G-SDI入力（HD-BNC）
2×12G-SDI出力（HD-BNC）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）

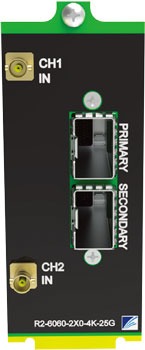

R2-6060-2x0-4K-25G
openGear®フレームの2スロットを占有
2×12G-SDI入力（HD-BNC）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）

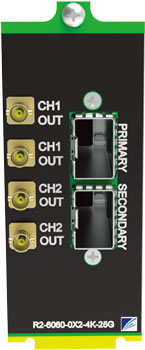

R2-6060-0x2-4K-25G
openGear®フレームの2スロットを占有
2×12G-SDI出力（HD-BNC デュアル出力）
プライマリ/セカンダリ25G SFP搭載（ST2022-7 ヒットレス冗長対応）
MDoG-6060 Series 仕様
| SDI 入出力 | 入力数 | 1 ～ 6 系統 |
|---|---|---|
| 出力数 | 1 ～ 6 系統 | |
| インターフェース | SMPTE、ST292、ST424、DVB-ASI、ST2081、ST2082 | |
| データレート | 1.5Gbps / 3Gbps / 6Gbps / 12Gbps | |
| 入出力レベル | 800 mVp-p | |
| 入出力インピーダンス | 75 Ω | |
| リターンロス | ＞15 dB（～3 GHz） | |
| ジッター | ＜0.2 UI | |
| 立ち上がり/立ち下がり時間 | ＜130 ps（HD） | |
| ビットエラーレート（BER） | 1.00E-11 | |
| 一般 | 寸法（mm） | 323.9（L）× 76.8（H）x openGearフレーム 2-4スロット幅 |
| 消費電力 | 15 W | |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと |

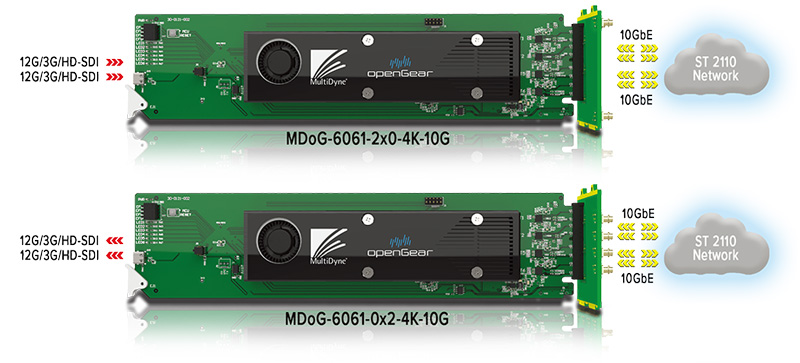

MDoG-6061 Series / ST2110-22 ゲートウェイ w/JPEG-XSコーデック
MDoG-6061シリーズは、openGear®プラットフォーム上でSDI⇔ST2110変換を行うとともに、TR-08 JPEG-XSのエンコード/デコードに対応したゲートウェイモジュールです。2×ST2110-22出力モデルや、2×12G-SDI出力モデルの2モデルを用意。いずれもデュアル10GbE SFPを搭載し、ST2022-7ヒットレス冗長に対応しています。
各チャンネルは以下を処理します：
・1× 映像フロー
・4× 音声フロー（各フロー最大16chのオーディオに対応）
・1× ANCデータフロー
SDI入力はパケット化前にフレームシンク処理されるため、シームレスにIPシステムへ統合可能です。TR-08 JPEG-XS圧縮が不要な非圧縮ST2110（ST2110-20/30/40）の運用には、MDoG-6060シリーズをご参照ください。
制御と設定はNMOSによるインバンド制御に対応し、openGear DashBoard®ソフトウェアからリモート監視やファームウェアアップデートなどを実施可能です。既存のネットワークインフラにも容易に統合でき、運用の柔軟性と拡張性を大幅に高めます。
MDoG-6060-6x2-HD-25G ブロック図
リアパネル一覧

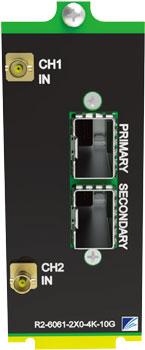

R2-6061-2x0-4K-10G
openGear®フレームの2スロットを占有
2×12G-SDI入力（HD-BNC）
ケーブルEQ ＆ リクロッキングにより、Belden 1694Aで最大70mの12G-SDI信号を復元
プライマリ/セカンダリ10G SFP搭載（ST2022-7 ヒットレス冗長対応）
R2-6061-0x2-4K-10G
openGear®フレームの2スロットを占有
2×12G-SDI出力（HD-BNC 各チャンネルデュアル出力）
プライマリ/セカンダリ10G SFP搭載（ST2022-7 ヒットレス冗長対応）
MDoG-6060 Series 仕様
| SDI 入出力 | SFP | 10G SPF+ シングルモード / マルチモード |
|---|---|---|
| 入力数 | 2系統 | |
| 出力数 | 2系統 | |
| インターフェース | SMPTE、ST292、ST424、DVB-ASI、ST2081、ST2082 | |
| データレート | 1.5Gbps / 3Gbps / 6Gbps / 12Gbps | |
| 入出力レベル | 800 mVp-p | |
| 入出力インピーダンス | 75 Ω | |
| リターンロス | ＞15 dB（～3 GHz） | |
| ジッター | ＜0.2UI | |
| 立ち上がり/立ち下がり時間 | ＜130ps（HD） | |
| ビットエラーレート（BER） | 1.00E-11 | |
| 一般 | 寸法（mm） | 323.9（L）× 76.8（H）x openGearフレーム 2スロット幅 |
| 消費電力 | 15 W | |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと |
