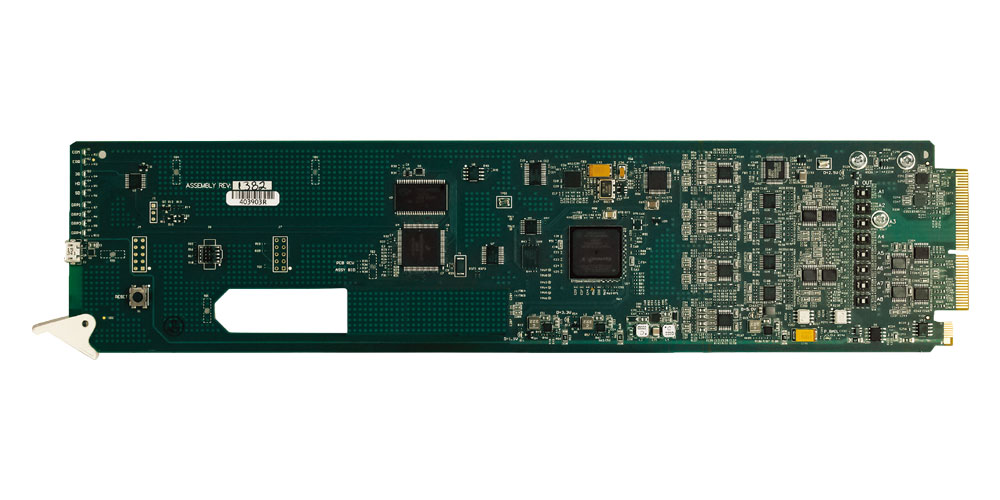

OG-5210-EMB / 3G/HD/SD-SDI AES/アナログ エンベッダー・ディエンベッダー
OG-5210-EMBは、3G/HD/SD-SDI信号に16チャンネルAESデジタルオーディオ信号及び、8チャンネルアナログオーディオ信号をエンベッド/ディエンベッドするオーディオエンベデッダー/ディエンベッダーです。内蔵のオーディオルーターにより、AESデジタルとアナログを混在してエンベッド/ディエンベッドできるほか、エンベッドしながらディエンベッドすることもできますので、システムの簡素化を行え、監視ポイントの集約が行えます。

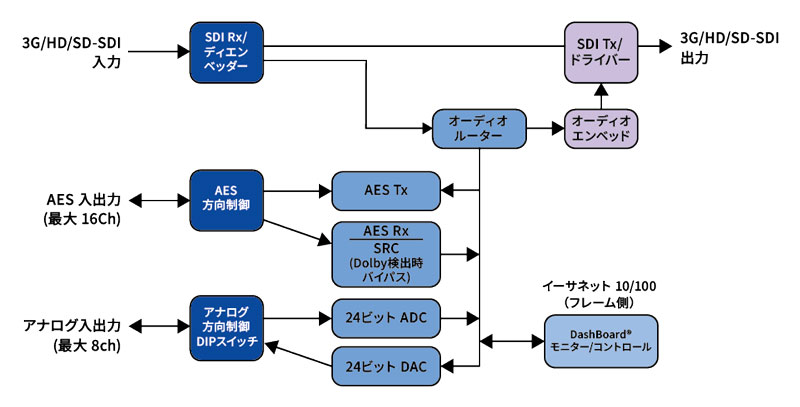

OG-5210-EMB ブロック図

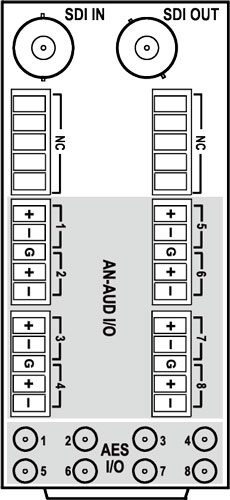

OG-5210-EMB リアパネル
R2-5210-A / R2-5210-B
R2-5210-AのAES I/OコネクタはDIN 1.0/2.3
R2-5210-BのAES I/OコネクタはHD-BNC
OG-5210-EMB 仕様
| デジタル映像入出力 | 対応フォーマット | 3G-SDI / HD-SDI / SD-SDI |
|---|---|---|
| 対応規格 | SMPTE ST 424 / ST 292 / ST 259 | |
| データレート | 2.97Gb/s, 1.485Gb/s, 270Mb/s | |
| 入出力レベル | 800mV ±10% | |
| 入出力インピーダンス | 75Ω | |
| リターンロス |
|
|
| アライメントジッタ |
| |
| タイミングジッタ |
|
|
| コネクタ | BNC | |
| 入力伝送距離（基準ケーブル Belden 1694A） | 3G-SDI（2.97Gb/s） | 120m |
| HD-SDI（1.485Gb/s） | 180m | |
| SD-SDI（143～360Mb/s） | 360m | |
| デジタル音声入出力 | 対応フォーマット | AES3-4-2009 75Ω / アンバランス型 |
| サンプルレート | 48kHz, オートSRC内蔵 | |
| 量子化ビット | 24ビット | |
| コネクタ | DIN 1.0/2.3, HD-BNC | |
| アナログ音声入出力 | 基準レベル | +4dBu, 最大+24dBu（=0dBFS） |
| 入力インピーダンス | 10kΩ以上 | |
| 出力インピーダンス | 50Ω以下 | |
| S/N比 | 115dB A-Weighted | |
| 周波数特性 | 20Hz～20kHz ±0.2dB | |
| THD+N | -96dB @20Hz～10kHz | |
| クロストーク | -106dB @20Hz～20kHz | |
| 一般 | 寸法（mm） | 323.9（L）×76.8（H）openGearフォームファクター/3スロット幅 |
| 動作温度 | 0°C～50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 消費電力 | 18W |
