SilverBack V / シングル/デュアルカメラ対応フルスペックベースステーションシステム
SilverBack Vは、あらゆる業務用シネマ用4K/UHDカメラを中継車やコントロールルームと接続するフル帯域の光ファイバーカメラリンクシステムです。カメラアダプターとベースステーションをタクティカル光ファイバーまたはSMPTE/ARIB（オプション）準拠の光複合カメラケーブルで接続し、放送用スタジオカメラシステムと同等の操作環境を構築することができます。光複合カメラケーブル使用時にはカメラへの給電が可能であり、軽量かつ高耐久なタクティカル光ファイバーを使用する場合は、ローカル電源での運用にも対応します。

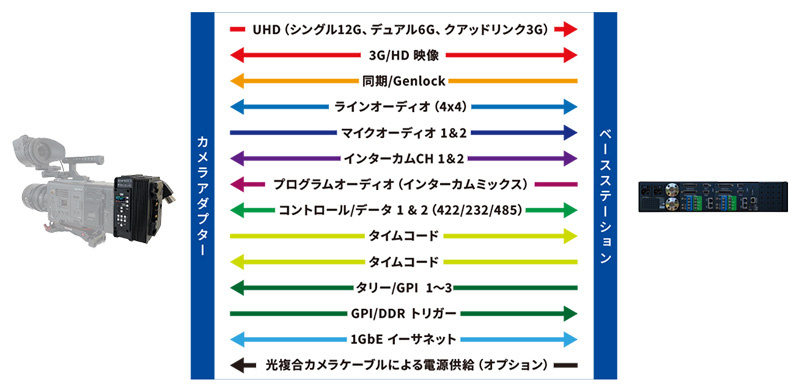

カメラからベースステーションへの伝送は、12G-SDI×1系統、6G-SDI×2系統、または3G-SDI×4系統まで対応し、さらにリターン信号を1系統サポート。同期信号、インターカム、タリー、マイク/ラインオーディオも合わせて伝送できるほか、各カメラメーカーのROP/RCPリモートコントロールに対応したシリアルデータおよびイーサネットも伝送できます。また、カムコーダー用にLTCタイムコードも伝送できますので、放送用カメラとシネマ用カメラを混在させた制作を実現できます。
ソニーRCP、パナソニックROP、JVCケンウッドRM、ソニーLANCに対応したリモートコントロールケーブルをオプションで用意していますので、リモートコントロールオペレーション環境を統一することが可能です。

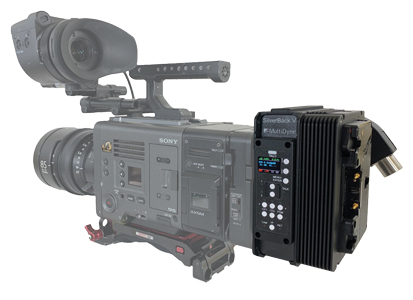

カメラアダプター

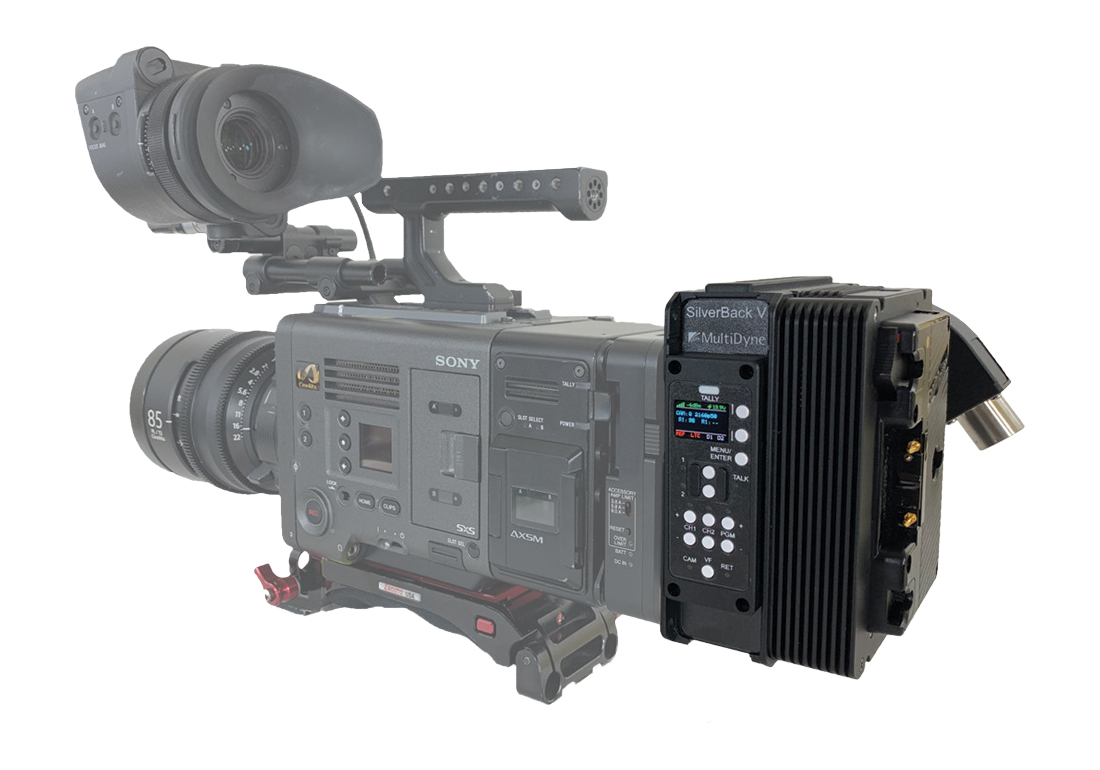

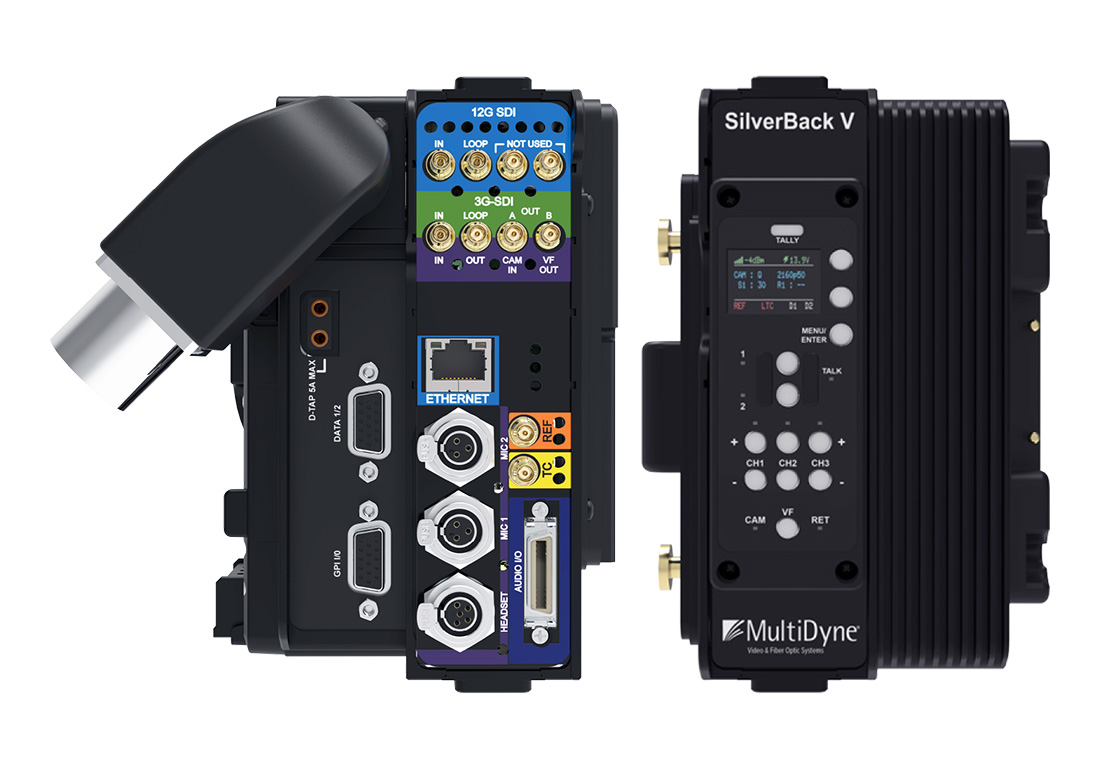

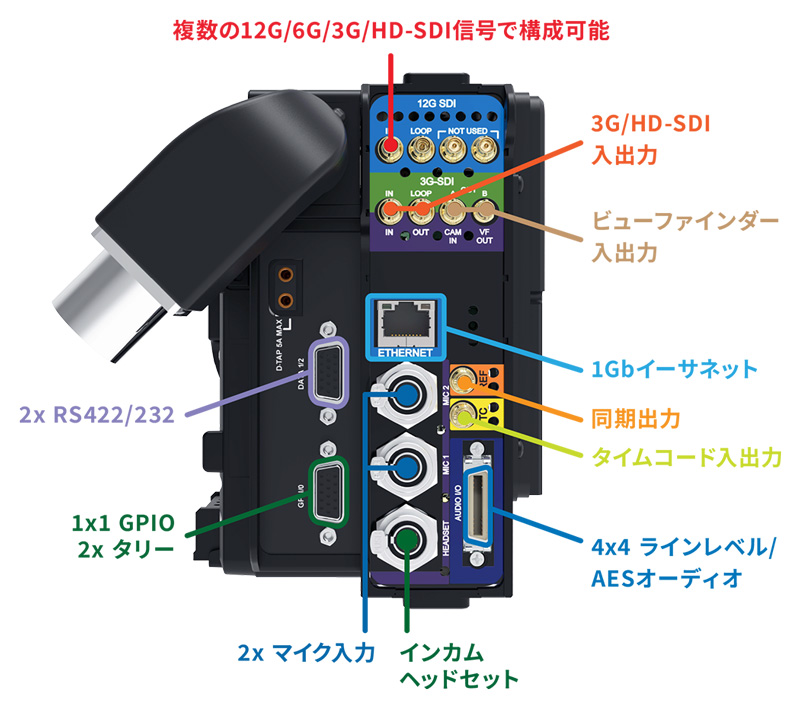

カメラアダプターは、Vマウントを装備したカメラにドッキングできるほか、カメラアダプター自体にもVマウントを装備できるため、バッテリーオペレーションも可能です。コントロールパネルのバックライト付き液晶ディスプレイによって、システムリンクや各種信号ステータスの確認や、オーディオおよびインターカムのレベル調整も直感的に行えます。マイク/ライン入力用ミニ3ピンXLR×2を装備し、48Vファンタム電源のON/OFF切り替えに対応。インカム用ヘッドセットはミニ5ピンXLRに接続し、インカムマイクのON/OFFは本体のローカルスイッチから操作できるほか、外部スイッチやボタンによるリモートトリガーにも対応します。映像接続にはHD-BNCを採用し、カメラからの4Kクアッドリンク出力4系統に加え、メニュー表示用などの追加HD/SDI出力を接続可能です。さらに、3G/HD-SDIリターン信号および同期信号にも対応します。
ベースステーション

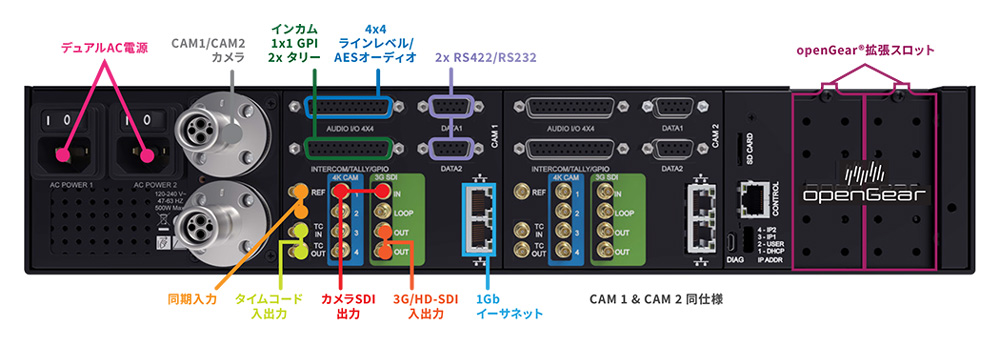

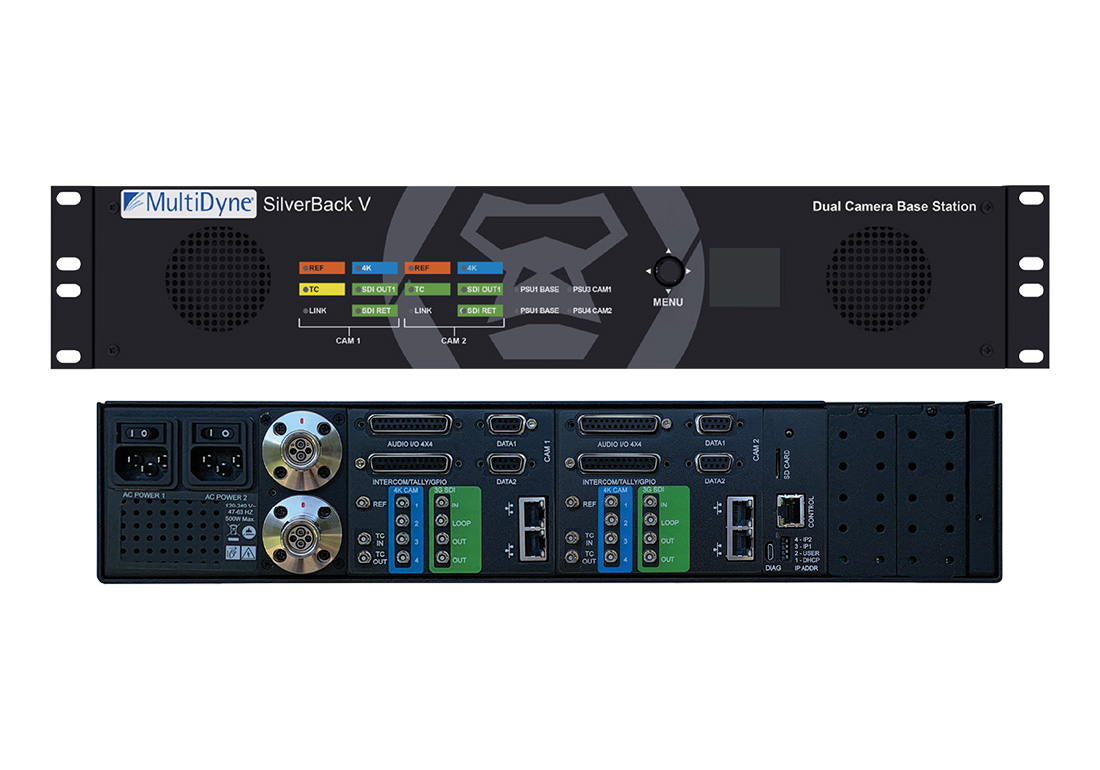

CCUに相当する2RUサイズのベースステーションは、最大2台のカメラと接続できます。フロントパネルには各信号のステータス表示用LEDとカラー液晶コントロールパネルを備えており、システム全体を監視できます。また、フルサイズのopenGear®カードスロットを2基搭載し、分配器、マルチビューワなどを実装してシステムを拡張できるほか、IPゲートウェイによりIPシステムへの移行にも対応できます。
システム構成例
ベースステーションとカメラアダプター間は、最長24kmのシングルモード光ファイバーで伝送できるほか、最長300mのSMPTE/ARIB準拠光複合カメラケーブルを介して、カメラアダプターへ給電することが可能です。さらに延長が必要な場合には、オプションの Juice-60 電源エクステンダーを使用することで、最長24kmの距離まで延長しながら、カメラアダプターへの給電を行うこともできます。

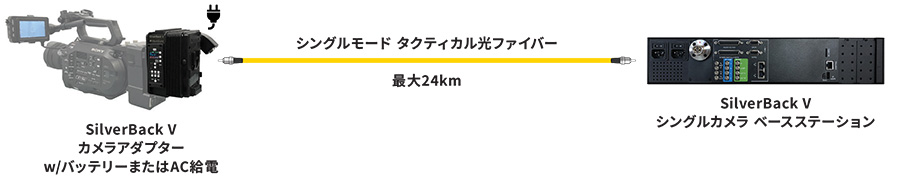

A. タクティカル光ファイバーケーブル接続（カメラはローカル給電）

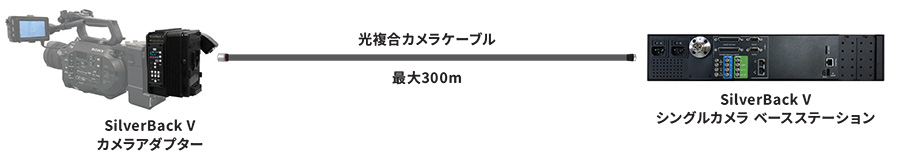

B. 光複合カメラケーブル接続（内蔵「Juice60」電源使用）

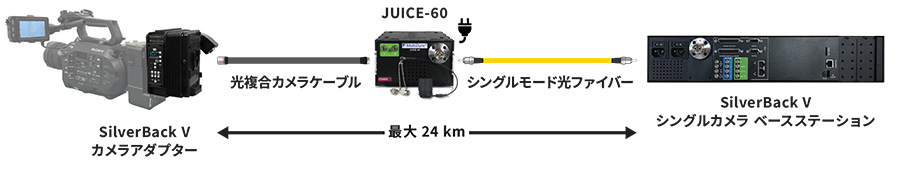

C. 光複合カメラケーブル接続（外部「Juice60」電源使用）
仕様
| SDI映像 | 対応フォーマット | 12G/6G/3G/HD/SD-SDI 自動判別 |
|---|---|---|
| 対応規格 | SMPTE ST2082/2081/424/292/259 | |
| データレート | 11.88/5.94/2.97/1.485Gb/s, 270Mb/s | |
| コネクタ | 75Ω HD-BNC | |
| 入出力レベル | 800mV ±10% | |
| アライメントジッタ | 0.3UI以下（12/6/3G-SDI） | |
| 立上り/立下り | 45/80ps以下（12G/6G-SDI） | |
| リターンロス | 4dB以上（5.94GHz～11.88GHz） | |
| アナログオーディオ | 最大入出力レベル | +24dBu |
| 入力インピーダンス | 10kΩ以上 | |
| 出力インピーダンス | 50Ω | |
| コネクタ（CA） | MDR26 メス座, ミニXLR 3ピン メス座 ×2 | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| 周波数特性 | 20Hz～20kHz +0.1/-3dB | |
| THD+N | 0.1%以下 | |
| ファントム電源 | ＋24V | |
| マイク入力ゲイン | 0dB～60dB | |
| AESオーディオ | 対応規格 | AES3-2003 |
| 入出力インピーダンス | 110Ω | |
| コネクタ（CA） | MDR26 メス座 | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| サンプリング周波数 | 48kHz | |
| インターカム | 対応形式 | 4ワイヤー/2ワイヤー（Clear-Com/RTS） |
| レベル（4ワイヤー） | 公称 +4dBu, 最大+24dBu | |
| レベル（2ワイヤー） | 公称 -10dBu | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| コネクタ（CA） | ミニXLR 5ピン メス座 | |
| ヘッドセットマイク形式 | ダイナミック型, 200Ω | |
| タイムコード | 対応フォーマット | B.B（NTSC/PAL）, 3値SYNC |
| 対応規格 | SMPTE RP154/EBU N14/SMPTE ST 240 | |
| コネクタ | HD-BNC | |
| 入出力レベル | 286mV（NTSC）, 300mv（PAL）, ±300mv（3値） | |
| GENLOCK/SYNC | 対応規格 | SMPTE ST 12-1 |
| 入力レベル | 最大15Vp-p, アンバランス | |
| 出力レベル | 最大3Vp-p, アンバランス | |
| コネクタ | HD-BNC | |
| ETHERNET | 対応フォーマット | 10/100/1000 BASE-T |
| 対応規格 | IEEE 802.3 i/u/ab | |
| コネクタ | RJ45 メス座 UTP | |
| シリアルデータ | データフォーマット | RS 232/RS 422/LANC |
| データレート | DC～1Mb/s | |
| コネクタ（CA） | HDサブ 15ピン メス座（インチ） | |
| コネクタ（BS） | Dサブ 9ピン メス座（インチ） ×2 | |
| タリー/GPIO | 入出力数 | 3ch×1ch（BS→CA） |
| タリー/GPIO入力 | オープンコレクタ（アクティブLo） | |
| タリー/GPIO出力 | リレーコンタクト（30V, 最大2A） | |
| コネクタ（CA） | HDサブ 15ピン メス座（インチ） | |
| コネクタ（BS） | Dサブ 25ピン メス座（インチ） | |
| 光ファイバー | 対応波長 | 1271～1611nm |
| 送信レベル | 0dBm（クラス1レーザー） | |
| 受信レベル | -24（HD）, -20（3G）, -14（12G）dBm | |
| 損失バジェット | 10dB 最小 | |
| 適合光ファイバー | シングルモード | |
| 適合光コネクタ（CA） | LEMO EDW/多治見 OPS-R互換 | |
| 適合光コネクタ（BA） | LEMO FBW/多治見 OPS-RR互換, NEUTRIK opticalCON DUO, ST | |
| 伝送距離 | 最長24km | |
| 一般 | 寸法（mm） |
|
| 動作温度 | 0°C～+50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 電源（CA） |
|
|
| 消費電力 |
|
|
| 電源コネクタ | 2.5mmジャック |
