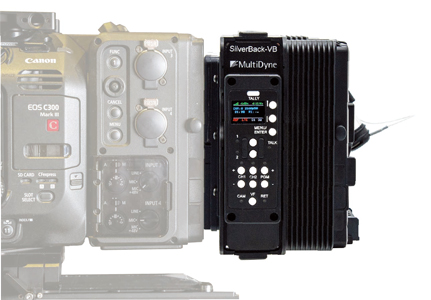

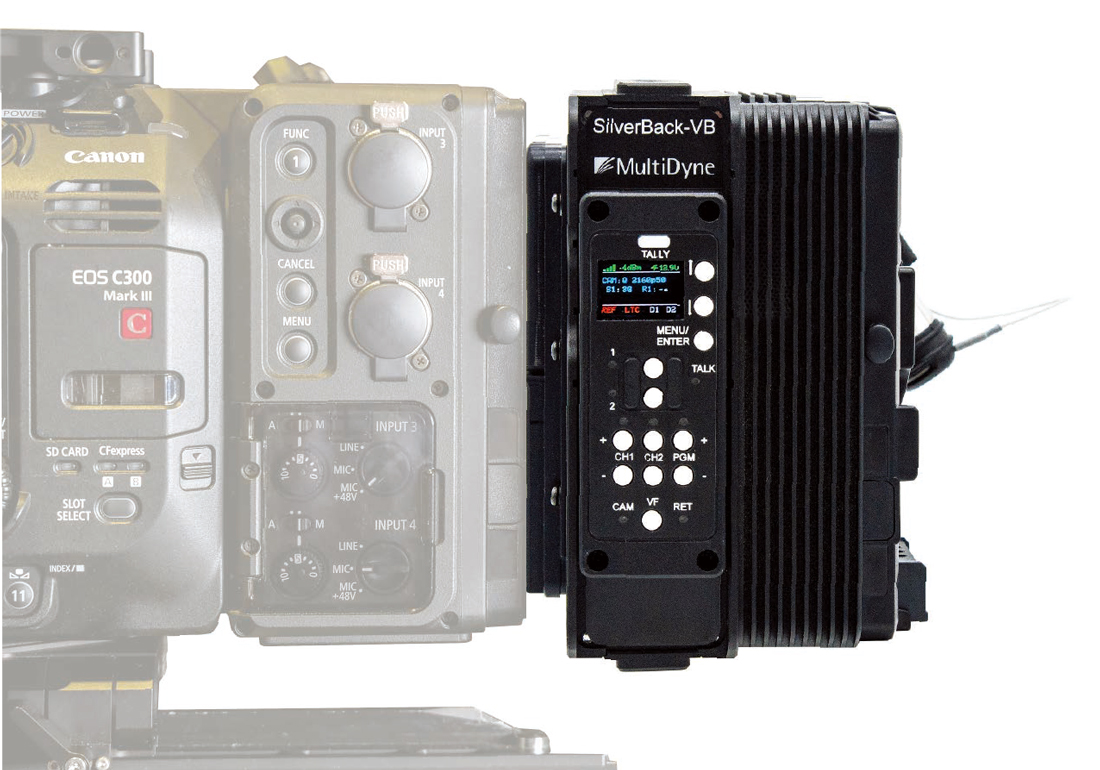

SilverBack VB / 小型ベースステーションシステム
SilverBack VBは、より幅広いカメラプラットフォームと用途に対応するため、低コストかつ省スペースをコンセプトに設計された光ファイバーカメラ伝送ソリューションです。12G-SDI対応の4KカメラやHD/3Gカメラを中継車やコントロールルームと結ぶ、フル帯域の光ファイバーカメラリンクを提供します。すべての信号を、タクティカル光ファイバーケーブルまたはSMPTE/ARIB（オプション）準拠の光複合カメラケーブル1本に集約します。

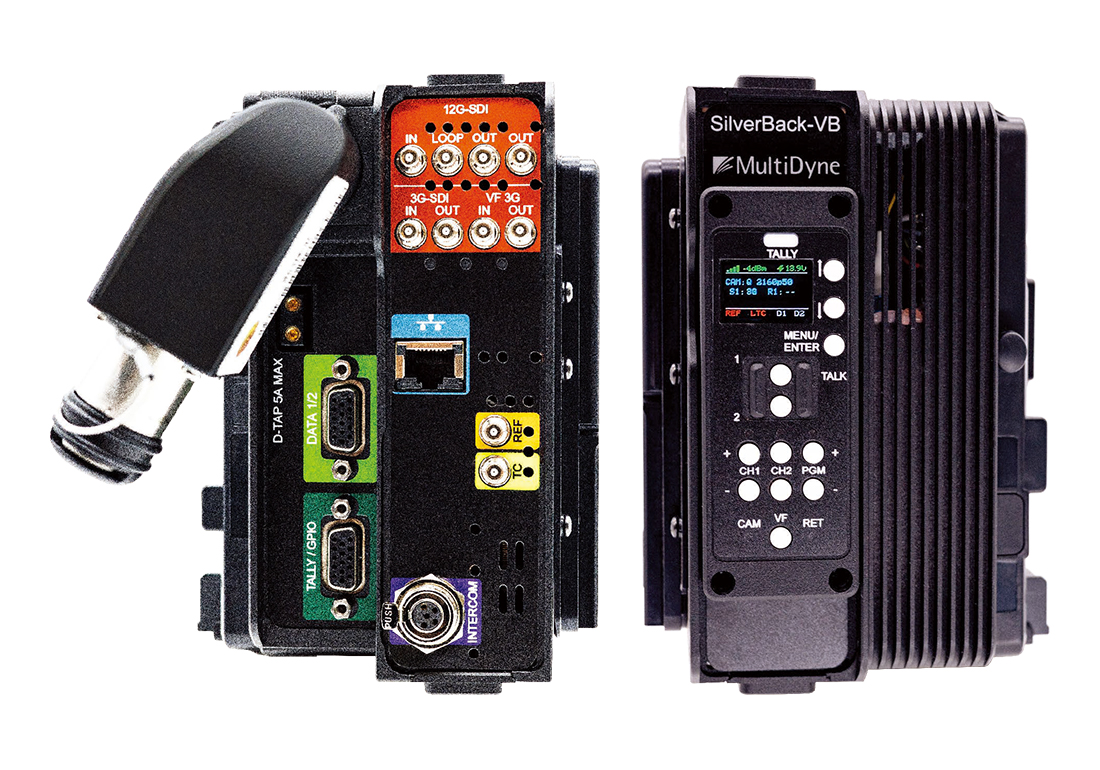

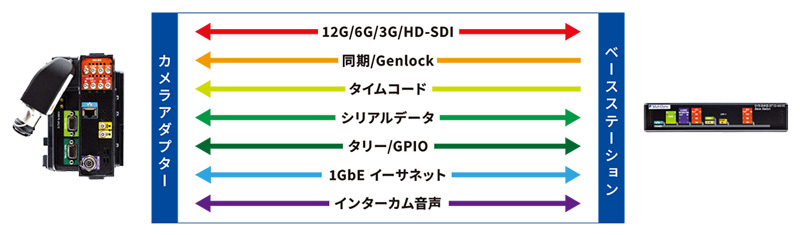

SilverBack-VBは、カメラとベースステーション間で12G-SDIを1系統、3G-SDIを1系統、いずれも双方向で伝送できます。また、同期信号、インターカム、タリー、GPIOも合わせて伝送できるほか、シリアルまたは10/100/GbE経由で各カメラメーカー純正のコントロールパネルによるカメラ制御も可能です。

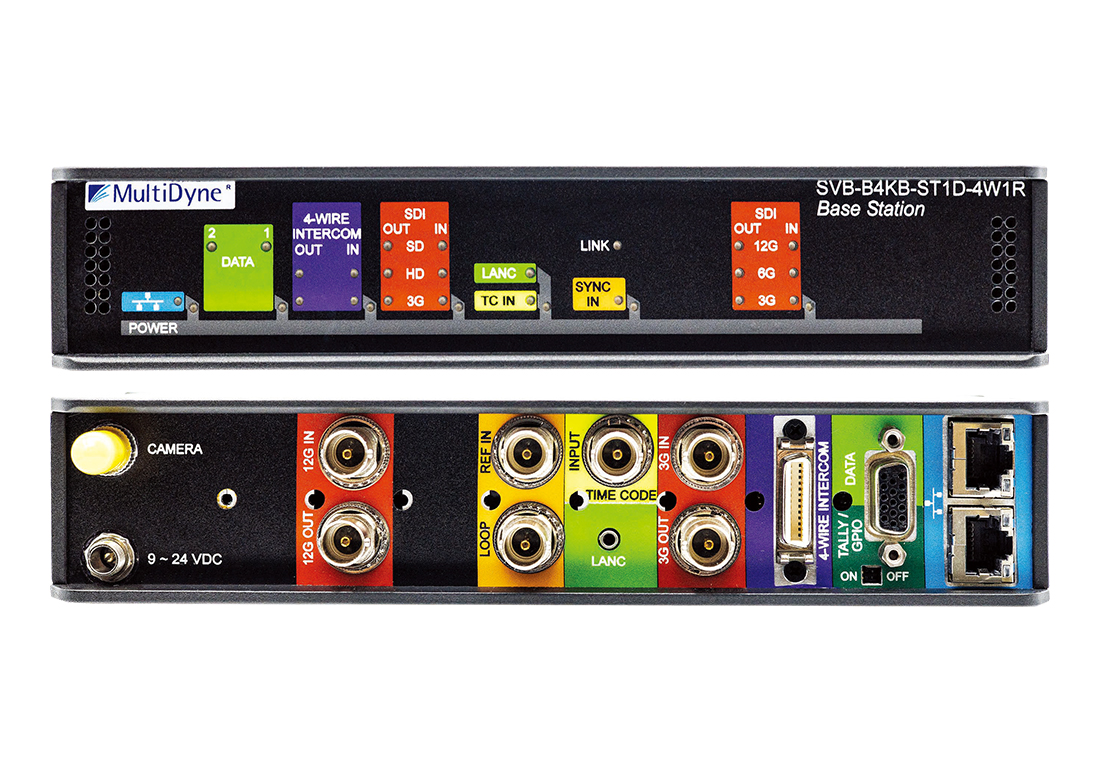

SilverBack-VBシステムのベースステーションは、1RU・ハーフラック幅のコンパクトな筐体を採用しており、ラックスペースを大幅に削減できます。フロントパネルにはステータスLEDを備え、各信号の動作状況をひと目で確認できるため、現場でも安心して運用できます。
システム構成例
電源面では、JUICE-48電源ユニットと組み合わせることで、光複合カメラケーブルを使用したカメラへの給電が可能です(B)。一方で、軽量かつ高い耐久性を備えたタクティカル光ケーブルを用い、カメラ側をローカル電源で駆動する構成(A)にも対応しており、コストを最小限に抑えたシステム構築が行えます。

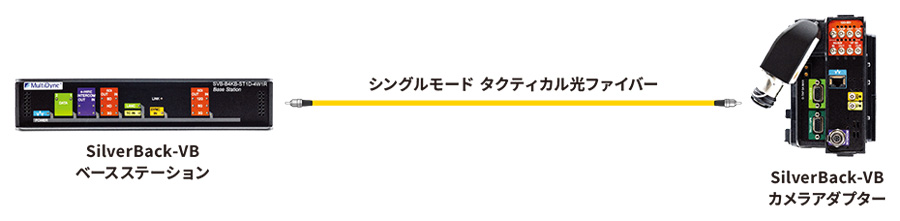

A. タクティカル光ファイバーケーブル使用（カメラはローカル給電）

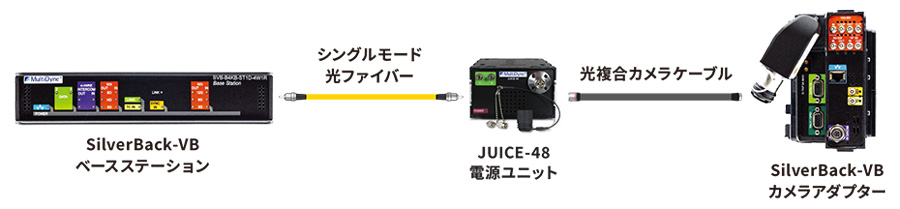

B. 光複合カメラケーブル使用（「Juice48」電源使用）
仕様
| SDI 映像 | 対応規格 | SMPTE ST259/ST292/ST425/ST2081/ST2082 |
|---|---|---|
| データレート | 270Mbps/1.5Gbps/3Gbps/6Gbps/12Gbps | |
| 入出力レベル | 800mVp-p | |
| コネクタ（カメラ側ユニット） | 75Ω HD-BNC | |
| コネクタ（ベースユニット） | 75Ω BNC | |
| エンベデッドオーディオ | 対応 | |
| 映像・GENLOCK | 対応規格 | アナログB.B / HD 3値シンク |
| レベル | 1Vp-p | |
| コネクタ（カメラ側ユニット） | 75Ω HD-BNC | |
| コネクタ（ベースユニット） | 75Ω BNC | |
| インターカム | チャンネル数 | 2 |
| 対応形式 | 4ワイヤー（Clear-Com/RTS） | |
| ヘッドセットマイク形式 | ダイナミック型、200Ω | |
| レベル（4ワイヤー） | 公称 +4dBu, 最大+24dBu | |
| コネクタ（ヘッドセット） | ミニXLR 5ピン | |
| コネクタ（ベースユニット） | MDR（XLRへのブレイクアウト可） | |
| シリアルデータ | データフォーマット | RS232/RS422/LANC |
| チャンネル数（双方向） | 2 | |
| データレート | 最大 1Mbps | |
| コネクタ（カメラ側ユニット） | HDサブ 15ピン | |
| コネクタ（ベースユニット） | HDサブ 15ピン | |
| ETHERNET | 対応フォーマット | 10/100/1000 BASE-T |
| コネクタ | RJ45 Cat5e | |
| タリー/GPIO | チャンネル数（BS→CA） | 2 |
| チャンネル数（CA→BS） | 2 | |
| 入力 | オープンコレクタ（アクティブLo） | |
| 出力 | リレーコンタクト（30V, 最大2A） | |
| コネクタ（カメラ側ユニット） | HDサブ 15ピン | |
| コネクタ（ベースユニット） | HDサブ 15ピン | |
| タイムコード | 対応規格 | SMPTE / EBU LTC |
| 入力 | アンバランス、最大 15Vp-p | |
| 出力 | アンバランス、最大 3Vp-p | |
| コネクタ（カメラ側ユニット） | HD-BNC | |
| コネクタ（ベースユニット） | BNC | |
| 光ファイバー | 対応波長 | 1271～1611nm |
| 送信レベル | 0dBm（クラス1レーザー） | |
| 受信レベル | -24dBm(1.25G) / -20dBm(3G) / -14dBm(12G) | |
| 損失バジェット | 16dB (3G) / 10dB (12G) | |
| 適合光ファイバー | シングルモード | |
| 適合光コネクタ | opticalCON DUO / SMPTE 304M / ST / LC | |
| 一般 | 寸法 |
|
| 動作温度 | 0°C～+50°C | |
| 動作湿度 | 0%～95% 結露無きこと | |
| 電源（ベースユニット） | 2.5mmジャック（センターピン・ロック付きコネクター） | |
| 電源（カメラ側ユニット） |
|
|
| 消費電力 |
|
|
| カメラユニット 補助電源出力 |
|
